浅析全自动剥线机的工作原理!

时间: 2021-03-15 08:35:21 来源: 无锡市佳惠恩机械科技有限公司

全自动剥线机是指将电线等外包裹的塑料外皮与金属芯剥离的机器,而自动剥线机也是市面上常见的电脑剥线机,而在这个自动化的智能时代中,自动剥线机已经是线束加工行业运用广泛的机械设备了。而自动剥线机的操作方法有很多人都不是特别清楚,跟我们说到的自动剥线机工作原理是通过进线轮与出线轮输送线材,然后通过刀架总成完成线束所需要加工的功能,下面跟着小编来了解一下全自动剥线的操作原理。

1、出线轮:为剥线机输送线材及剥出线尾。(剥线机在剥短线时没有作用,需使“出线轮抬起旋钮”在“u”位置)。

2、进线轮:输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾(线长小于50mm),在剥线机剥中剥的时候除剥线头外,还具备剥开中间几处的功能。

3、剥线机进线轮压力调节旋钮:调节剥线机的进线轮压力,拉出后顺时针旋转,进线轮压力增大,拉出后逆时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线皮的难易,难则压力增大,易则压力减小)。

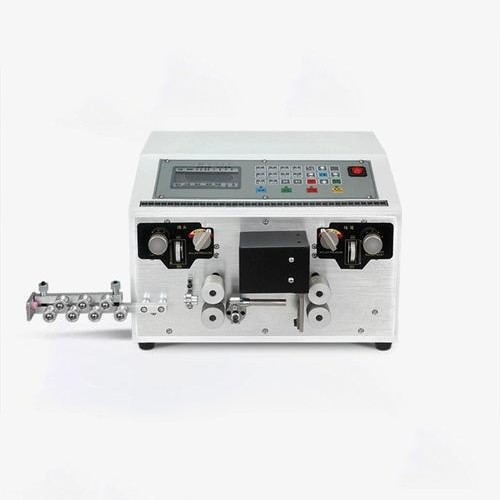

全自动剥线机


4、进线轮间隙调节旋钮:调节剥线机的进线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。

5、出线轮间隙调节旋钮:为剥线机调节出线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。

6、进线轮抬起旋钮:剥线机穿线时抬起进线轮,顺时针转动旋钮为抬起进线轮,以便能够顺利穿过线材;工作时放下进线轮逆时针转动旋钮为放下进线轮,压住线材。

7、出线轮抬起旋钮:取出线材时抬起出线轮,逆时针转动旋钮为抬起出线轮,以便能够顺利取出线材;工作时放下出线轮,顺时针转动旋钮为放下出线轮。(当用短剥程序时,应使出线轮抬起)。

8、出线轮压力调节旋钮:为剥线机调节出线轮压力,拉出后逆时针旋转,出线轮压力增大,拉出后顺时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线机剥线皮的难易,难则压力增加,易则压力减小)。

9、刀架总成:在剥线机中负责线材的切断,剥头和剥尾,停机状态下,上、下两刀片需打开到大,以便线材顺利通过刀具。
